В мотосалоне ТОРГМАШ EXTREME вы можете приобрести Универсальный лыжный модуль (УЛМ) на максимально выгодных условиях.

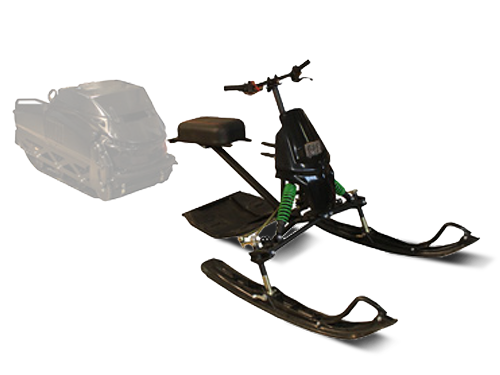

Универсальный лыжный модуль

Рекомендуем приобрести Универсальный лыжный модуль в качестве дополнительной опции при покупке мотобуксировщиков IRBIS: моделей Мухтар 15 и Мухтар 7 Мини.

Благодаря ему мотобуксировщики с комфортом можно использовать в зимнее время на любом снежном покрытии.

УСТРОЙСТВО Универсального лыжного модуля:

1. Рулевая стойка;
2. Защитный кожух;
3. Лыжа;
4. Верхняя ручка лыжи;
5. Рулевая тяга;
6. Реактивная тяга;
7. Амортизатор;
8. Седло.

Поставка УЛМ обязательно комплектуется Руководством по эксплуатации.

Габариты модели: 1585х1040х1000 мм.

Сухой вес: 37 кг.

Двигатель

Отсутствует.

Трансмиссия

Отсутствует.

Рулевое управление

Отсутствует.

Внешний вид

Основные органы управления

Органы управления правой рукоятки:

1. Рычаг дросселя. Для ускорения нажмите на рычаг дросселя, для замедления - отпустите его. Перед запуском двигателя проверьте рычаг дросселя, убедившись, что он работает плавно. Удостоверьтесь, что рычаг возвращается в положение холостого хода, как только он становится свободным.

2. Чека безопасности. Предназначена для аварийного отключения двигателя. Перед началом движения пристегнуть свободный конец чеки к одежде или одеть на руку.

Органы управления левой рукоятки:

3. Рычаг тормоза. Нажатие на рычаг приводит в действие тормоз, служащий для остановки мотобуксировщика и его удержания на месте во время стоянки на склоне. Рычаг можно использовать вместе с фиксатором.

4. Фиксатор рычага стояночного тормоза. Этой деталью фиксируется рычаг стояночного тормоза после нажатия на него. Для растормаживания следует нажать на рычаг стояночного тормоза и фиксатор, под действием пружины, вернѐтся в исходное положение.

5. Бачок тормозного цилиндра. Контроль уровня тормозной жидкости осуществляется через смотровое окно.

6. Выключатель света.

7. Кнопка включения электростартера.

8. Выключатель подогрева ручек руля:

«OFF»: Подогрев ручек руля выключен;
«I»: Включен средний режим подогрева ручек руля;
«II»: Включен максимальный режим подогрева ручек руля.

9. Кнопка отключения двигателя может находиться в двух режимах:

1. Переключатель в позиции при запуске двигателя.
2. Переключатель в позиции при остановке двигателя.

10. Рычаг воздушной заслонки:

Рычаг воздушной заслонки открывает и закрывает воздушную заслонку карбюратора. Открытое положение обогащает топливную смесь для запуска холодного двигателя. Закрытое положение обеспечивает образование надлежащей топливной смеси для работы после запуска.

Комфорт

Установка Универсального лыжного модуля на примере мотобуксировщика Мухтар 15

Чтобы использовать лыжный модуль для передвижения на мотобуксировщике необходимо наличие удостоверения тракториста-машиниста соответствующей категории.

Помимо этого, из-за того, что меняется класс транспортного средства, владельцу необходимо самостоятельно пройти процедуру сертификации, получения ПСМ и регистрации транспортного средства в органах Гостехнадзора.

Пошаговая инструкция установки УЛМ:

1. Присоединяем лыжный модуль болтами в четырех точках.

2. Устанавливаем и фиксируем руль.

3. Демонтируем фару с кронштейном с мотобуксировщика. При установке на лыжный модуль кронштейн откручивается от фары и разворачивается на 180 градусов. Затем устанавливаем фару на УЛМ.

4. Демонтируем рулевую стойку мотобуксировщика.

Безопасность

Порядок сборки и разборки УЛМ

1. Ключом на 13 выкручиваем четыре болта крепления рамы подвески УЛМ и снимаем её.

2. Откручиваем крепление левой и правой лыж.

3. Демонтируем лыжи.

ВНИМАНИЕ! Сборку универсального лыжного модуля производить в обратной последовательности (!).

После сборки необходимо обязательно проверить работоспособность всех узлов и агрегатов лыжного модуля.

На покупку Универсального лыжного модуля для мотобуксировщиков IRBIS Мухтар 15 и Мухтар 7 Мини в мотосалоне ТОРГМАШ EXTREME действуют выгодные программы.

Подробности по тел. +7(495)292-71-80

Комплектации и цены Универсальный лыжный модуль

Предыдущая
комплектация Следующая
комплектация

Комплектация

Цена без скидки

Универсальный лыжный модуль УЛМ-2

36 900

Комплектация	Универсальный лыжный модуль УЛМ-2
Цена без скидки	36 900
Общие	Раскрыть
Рычаг дросселя
Рычаг тормоза
Чек безопасности
Фиксатор рычага стояночного тормоза
Бачок тормозного цилиндра
Выключатель света
Кнопка включения электростартера
Выключатель подогрева ручек руля
Кнопка отключения двигателя
Рычаг воздушной заслонки
Внешний вид	Раскрыть
Рулевая стойка
Кожух защитный
Лыжа
Верхняя ручка лыжи
Тяга рулевая
Реактивная тяга
Аммортизатор
Седло
